Radyografik Muayene Prosedürü

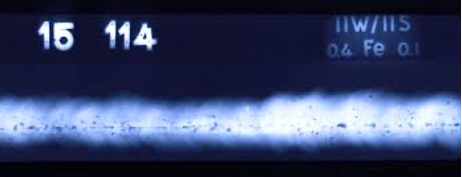

Radyografik muayene! Yüksek enerjiye sahip olan elektromanyetik dalgalar bir çok malzemeye nüfuz edebilmektedir. Belirli bir malzeme hacmine nüfuz eden ışın malzemenin karşı tarafına yerleştirilmiş olan ışımaya duyarlı filmleri de etkilemektedir. Etkilenen filmler banyo edilirken ışınımın içinden geçtiği malzemenin iç yapısının görüntüsü filmde belirir.

Filmde oluşan bu görüntü malzeme içindeki boşluklar veya kalınlık yoğunluk nedeniyle oluşur. Malzeme hacim yapısının bu şekil görüntülenmesi radyografik muayene yöntemi olarak adlandırılır. Eğer malzemenin karşı tarafına film yerine bir dedektör konup, geçen ışınım toplanarak bir monitöre aktarılması ile oluşturulan görüntüleme tekniği ise radyoskopi olarak adlandırılmaktır.

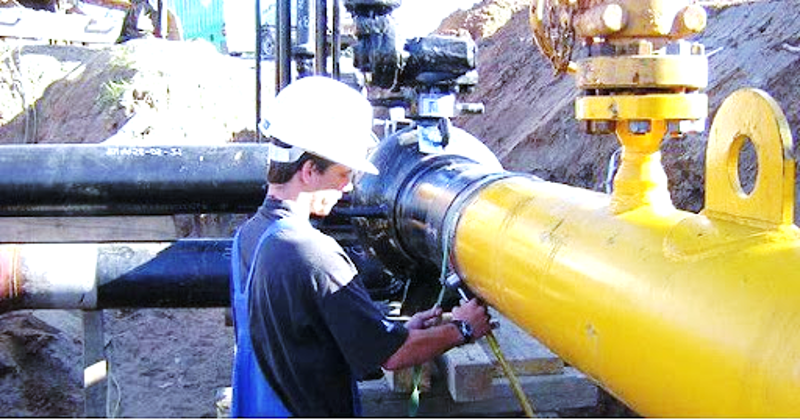

Teknik olarak kısaca, (X –RAY) X ışınım cihazları, (GAMMA-RAY) Gama ışınım (Ir 192 ve Se 75 ) izotoplarıyla her çeşit kaynaklı birleşim, dövme, döküm parçanın röntgen filmlerinin çekilmesi ve dokümante edilmesi olarak da adlandırılabilir. Avantajı; metalik veya metalik olmayan bütün malzemelerde beklenen hacimsel ve yüzeysel hataların tespiti için kullanılabilmektedir.
